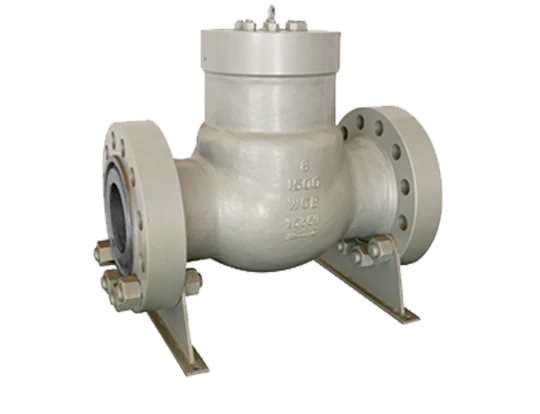

Som en type sjekkventil bruker svingventilen på 1500 pund svingskiven som tetningsstruktur. , og bruker karbonstål som kroppsmateriale. LYV®️ 1500lb Swing Check Valve kan oppfylle standarder som API, DIN. Produser størrelse varierer fra NPS2 tommer til 24 tommer, DN50 til DN600. Trykkvurdering dekker ANSI Class150 lb, 300lb og PN10, PN16, PN25, PN40.Dhe 1500lb Swing Check Valve har mange av applikasjoner, den brukes mye i felt som olje og gass, petrokjemisk, kraftproduksjon, vann og avløpsvannbehandling, kullkjemikalie og mer.

Spesifikasjoner

Ventiltype:

Kontroller ventilen

Tetningsdesign:

Swing Disk

Operasjon:

0

Materiale:

karbonstål

Norminal størrelsesområde:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Trykkvurderingsområde:

ANSI klasse 150lb/300 lb
PN10 / PN11 / PN15 / PN25 / PN40

Kroppsmaterialer:

Støpe karbonstål, karbonstål med lav temperatur, rustfritt stål
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Skivematerialer:

Støpe karbonstål, karbonstål med lav temperatur, rustfritt stål
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Sete/tetningsmaterialer:

Overlegg, stellitt, teflon, laminert
13CR, STL4/STL6, PTFE/RPTFE, 420+Graphite/304+Graphite/316+Graphite/...

Skaft/stilkmaterialer:

Forgedt karbonstål, lavtemperatur karbonstål, dupleks rustfritt stål, martensittisk
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

Standarder i samsvar:

Api, fra

Søknadsomfang:

Olje og gass, petrokjemisk, kraftproduksjon, vann og avløpsbehandling, kullkjemikalie

Hva er en sjekkventil?

Kontrollventilen er en ventil som opprettholder væskestrømmen konstant i konstant retning. Den har en funksjon for å forhindre tilbakestrømning. Disken skyves åpen av væsketrykket, men når den renner bakover, kontakter platen tettsetet av kroppen ved bakstrykket for å forhindre tilbakestrømning.

Hva er en svingsjekkventil?

Swing Check-ventilen designet for å bli "hengslet" i den ene enden av den diskformede disken slik at den fritt kan suspenderes fra en kropp eller et annet objekt. Den har en liten trykkap og en struktur som gjør det enkelt for væske å strømme. Det kan ikke bare brukes til horisontal rør, men også for vertikal rør (strømmer oppover fra bunnen).

Hva er en løftekontrollventil?

Stammen, håndhjulet og disken fjernes fra klodeventilen og dekkes. Den vanligste typen er kjede, som har en stor væskeresistens og er mindre.

Hva er en skivekontrollventil?

Kroppen er skiveformet, noe som gjør den mye tynnere og lettere enn konvensjonelle sjokkabsorberende sjekkventiler. Det er en multifunksjonell, høyytelsesjokk-absorberende sjekkventiler med en innebygd bypass-krets og overlegen tetningsytelse til tross for sin tynne bottasje.

Hva er en kulekontrollventil?

Skjærventilen har en sfærisk form som er fri i strømningsbanen, og ruller under sin egen vekt når væsketrykket går tapt, blokkerer strømningsbanen og forhindrer tilbakestrømning. Når ventillegemet åpnes helt, er strømningsbanen sikret lineært, nesten den samme som bore strømningsveien. Strømningsveien er mindre motstandsdyktig, og er ikke utsatt for fremmedlegemer, slammer osv., Og brukes hovedsakelig til avløp.
