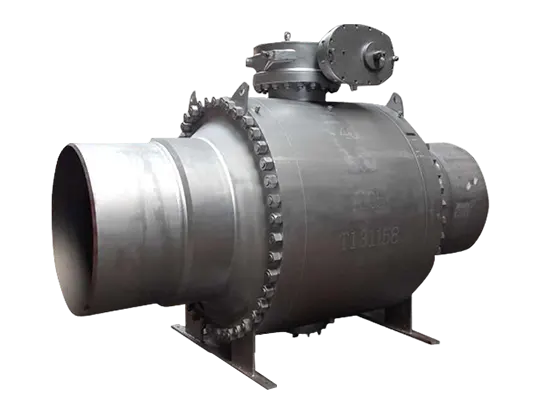

BW endetappmontert kuleventil

Produktintroduksjon

LYV® BW endetappmontert kuleventil løser systematisk tetting og strukturelle utfordringer ved høytrykksrørledninger gjennom to kjernedesign. Den høyytelses stumsveisede tappmonterte kuleventilen er koblet sammen med stumpsveising og integreres med rørledningen for å oppnå en permanent nulllekkasjetetning.  Dens unike endestøttepunktstruktur kan lede den enorme spenningen som genereres av termisk ekspansjon og sammentrekning, egenvekt og vibrasjon av rørledningen til den ytre fundamentrammen, og dermed effektivt beskytte ventilhuset og interne tetninger mot deformasjon eller skade. Denne designen sikrer langsiktig stabil drift av ventilen i kritiske og tøffe miljøer som kraftstasjoner, langdistanse petrokjemiske rørledninger og offshoreplattformer, noe som øker sikkerheten og levetiden til hele rørledningssystemet betydelig.

LYV®️ Butt Welding End Trunnion Montert Kuleventil som et høyytelsesprodukt som oppfyller internasjonale standarder som API-6A, API-6D, ASME-B16.34, ISO-17292 og mer.  LYV®️ Trunnion-montert kuleventil har oppnådd API-6FA brannsertifisering, som beviser at produktet har kapasitet til bruk for ulike brannsikre etterspurte applikasjoner.  LYV®️ som produsent for å produsere tappmontert kuleventilboks som produserer NPS 2" til NPS 48" tappmontert kuleventil, maksimalt trykk kan nå 2500LB.  Videre har LYV®️ forutsetninger og erfaring for å produsere lavtemperaturtappmontert kuleventil.  Kontakt oss for mer informasjon.

Spesifikasjoner

Funksjoner

■  Mykt eller metallsete tilgjengelig

■  Solid ball

■  RF,RTJ,BW Tilkoblingsflate

■  To- eller tredelt kropp

■  Toveis tett avstengning

■  Null lekkasje

■  Dobbel blokk og utfall (DBB) / Dobbel isolasjon og utfall (DIB)

■  Brannsikker beskyttelse.

■  Design med lavt dreiemoment

■  Anti-utblåsende stammedesign

LYV® BW BW endetappmontert kuleventil er en industriell ventil spesielt utviklet for å håndtere tøffe arbeidsforhold. "BW" indikerer at de to endene er forbundet med stumpsveising og kan sveises til røret for å danne en permanent helhet. "Endestøtteinstallasjon" refererer til forlengelsen av en uavhengig stiv støttekonstruksjon ved drivenden av ventilen. Denne kombinerte designen tar sikte på å oppnå absolutt tetning av rørledningsforbindelsen og spenningsisolering av ventilhuset samtidig.

Arbeidsprinsippet er delt inn i to trinn: For det første sveises ventilens støtsveiseport til rørledningen for å danne en permanent forbindelse uten lekkasje. For det andre er nøkkelstrukturen "end fulcrum" uavhengig festet til det eksterne fundamentet. Når rørledningen genererer et stort trykk på grunn av termisk stress, egenvekt eller vibrasjon, vil dette støttepunktet aktivt bære og lede disse ytre kreftene, slik at de kan omgå den nøyaktige ventilstammen og tetningssystemet inne i ventilen og overføres direkte til den ytre strukturen. Dermed sikrer det at ventilen fortsatt kan åpnes og lukkes stabilt og fleksibelt når den utsettes for rørledningsdeformasjon, og opprettholder en langsiktig tetning.
