produkt introduksjon

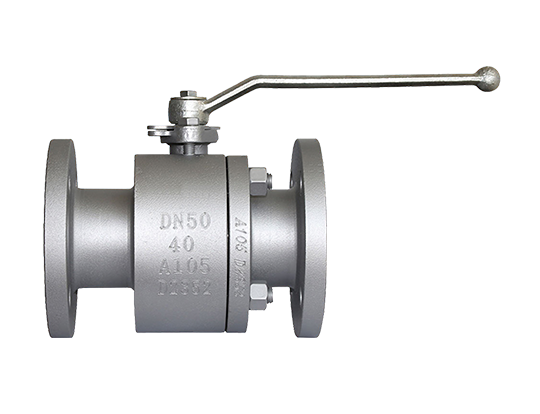

LYV® flytende kuleventiler er omhyggelig konstruert for å sikre overlegen kvalitet og ytelse. Våre strenge produksjonsprosesser og kvalitetskontrolltiltak resulterer i produkter som overgår lignende tilbud i bransjen. Disse flytende kuleventilene oppfyller flere internasjonale standarder som API-6A, API-6D, ASME-B16.34 og ISO-17292. I tillegg har de oppnådd API-6FA brannsertifisering, noe som gjør dem egnet for applikasjoner som krever brannsikkerhet. LYV®s flytende kuleventiler er utstyrt med høykvalitets tetningsløsninger, som gjør at de kan fungere pålitelig i høytrykks- og høytemperaturmiljøer. Vi tilbyr en rekke tetningsalternativer for å møte ulike driftskrav. Ta kontakt med vårt dedikerte salgsteam for å diskutere dine spesifikke behov, så skreddersyr vi en flytende kuleventilløsning som oppfyller dine unike krav.

Spesifikasjoner

Størrelsesområde:

NPS 1/2"-10"; DN15-DN250

Nominelt trykk:

150LB-1500LB; PN20-PN260

Temperaturspenn:

-46℃～121℃（avhenger av design og materiale)

Avslutt tilkoblinger:

Flens;.

Kroppsmaterialer:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Setematerialer:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Ballmaterialer:

ASTM A182 F304/F316

Stammaterialer:

ASTM A182 F304/F316

Design og produksjon Standard:

API 6D

Ansikt til ansikt standard:

ASME B16.10/ EN558-1

End Connection Standard:

ASME B16.5/ ASME B16.25

Test og inspeksjon Standard:

API 598

Egenskaper

■ Mykt eller metallsete tilgjengelig

■ Utstyrt med låseanordning for å forhindre utilsiktet ventilbetjening.

■ RF,RTJ, tilkoblingsflate

■ Enkel struktur, kompakt størrelse og lett design.

■ Anti-utblåsende stammedesign for å forhindre at stammen blåser ut på grunn av unormal intern trykkøkning, og unngår ulykker.

■ Brannsikker og antistatisk design.

■ Ventildesign med full boring tillater enkel rørledningsplugging og har lav strømningsmotstand og høy strømningskapasitet.

■ Design med lavt dreiemoment

Hva er flyteventil:

En flytende kuleventil er en hvor kulen ikke holdes på plass av en tapp. Ved normal drift vil dette føre til at ballen flyter litt nedstrøms. Dette får setemekanismen til å komprimeres under kulen som presser mot den. I tillegg, i noen typer, i tilfelle en kraft som får setemekanismen til å spre seg (som ekstrem varme fra brann utenfor ventilen), vil kulen flyte helt til metallkroppen som er designet for å tette mot kulen og gir en noe feilsikker design.

Hvordan fungerer det (forsegling):

Den flytende kuleventilen er en vanlig type kuleventil. Arbeidsprinsippet er at selve kulen ikke kommer i direkte kontakt med ventilhuset, men tetter mot ventilsetene. Når ventilen er åpen, kan kulen flyte fritt under påvirkning av mediestrømmen, noe som reduserer friksjonen mellom kulen og ventilsetene. Siden kulen kan flyte fritt, må ventilsetene ha en viss klaring, og denne strukturelle utformingen gir den flytende kuleventilen utmerket tetningsytelse.

Hvorfor velge LYV®️ ventiler:

Vi produserer kuleventiler i over 30 år. Verkstedet dekker 13000 kvadratmeter og eier mer enn 50 avanserte CNC-maskiner. Våre ingeniører og produksjonsteam vil sørge for at bestillingen din leveres med høy kvalitet og raskest tid. Vi bryr oss også om ventilfrakt. Ventilene vil pakkes inn i bobleposer eller papir for å sikre at malingen ikke blir skadet. Vi fikset også ventil med kryssfinerpinne etter at vi satte ventilen inn i boksen. Kryssfinerkassen vil bli malt med nødvendig merking for å sikre at ventilen ikke blir skadet under frakt.

Hovedutvendige og forbindende dimensjoner

Dato		Revisjon							Fylt av	Sjekket av	Publiser av
2024-03. april		Første utgave							Oppriktig	Lee	Oppriktig

NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Vekt (kg)
NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Vekt (kg)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12-F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12-F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150 LB
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22,5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22,5	762	350	155
300 LB
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22,5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22,5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22,5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22,5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22,5	711	400	98
600 LB
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22,5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22,5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22,5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22,5	568	400	75

Til og med dataarket har blitt korrekturlest av ingeniørteamet vårt. Uforutsette feil under manuell inntasting er imidlertid ikke utelukket. Dette arket kunne ikke brukes som et kjørbart dokument. For teknisk støtte, vennligst send oss spesifikasjonene dine på e-post. Våre ingeniører vil tegne tegningene i henhold til dine spesifikasjoner
