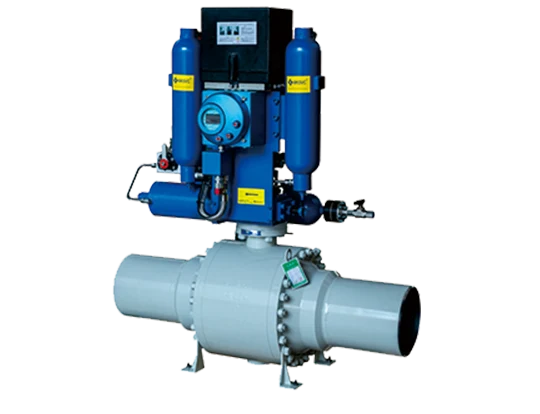

Gass-over-olje aktivert BW ender kuleventil

LYV®️ Gass-Over-Oil Actuated BW Ends Ball Valve kan oppfylle standarder som API, DIN. Produser størrelse varierer fra NPS2 tommer til 24 tommer, DN50 til DN600.

Send forespørsel

Som en type kuleventil bruker gass-over-oljen BW BW Ends kuleventilen trunnion montert som tetningsstruktur. Ventilen aktivert av gass-over-oljeaktuator, og bruker karbonstål som kroppsmateriale. LYV®️ Gass-Over-Oil Actuated BW Ends Ball Valve kan oppfylle standarder som API, DIN. Produser størrelse varierer fra NPS2 tommer til 24 tommer, DN50 til DN600. Trykkvurdering dekker ANSI Class150 lb og PN10, PN16, PN25. Gass-over-oljen aktiverte BW ender kuleventilen har mange av bruksområder, den mye brukt i felt som olje og gass, petrokjemisk, LNG, kraftproduksjon, vann og avløpsbehandling, kullkjemikalie, rørledningstransport og mer.

Spesifikasjoner

Ventiltype:

Kuleventil

Tetningsdesign:

Trunnion montert

Operasjon:

Gass-over-olje-aktuator

Materiale:

karbonstål

Norminal størrelsesområde:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Trykkvurderingsområde:

ANSI klasse 150 pund
PN10 / LIM16 / PN25

Kroppsmaterialer:

Smidd karbonstål, smidd rustfritt stål
ASTM A105N, ASTM A182 F304/F304L/F316/F316L

Skivematerialer:

Smidd karbonstål, smidd rustfritt stål, dupleks rustfritt stål
ASTM A105N, ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507

Sete/tetningsmaterialer:

Overlay, Stellite, Teflon
13cr, STL4/STL6, PTFE/RPTFE

Skaft/stilkmaterialer:

Forgedt karbonstål, lavtemperatur karbonstål, dupleks rustfritt stål, martensittisk
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

Standarder i samsvar:

Api, fra

Søknadsomfang:

Olje og gass, petrokjemisk, LNG, kraftproduksjon, vann og avløpsvann, kullkjemikalie, rørledningstransport

Hva er en kuleventil?

Skiven til kuleventilen har en sfærisk form, og en sylindrisk kanal (portet) er gitt i midten for å la væske passere gjennom. Denne sfæriske platen åpnes og lukkes ved å rotere den 90 grader.

Hvordan fungerer en kuleventil?

1) plate (ball) er sfærisk og et mykt sete er innlemmet i ventilsetet på kroppen, lik en kuk.

2) Når spakhåndtaket brukes, kan væsken stoppes eller flys ved å vri spaken håndtak 90 grader. Merk at jo større størrelse, jo større kraften er nødvendig for å åpne og lukke, slik at girhåndtaket kan betjenes.

3) Utmerket lufttetthet oppnås fra de mekaniske og fysiske egenskapene til myke setematerialer. Imidlertid er det begrensninger for bruk av områder med høy temperatur. Passer for "av/på -operasjon" ved hjelp av åpen eller lukket drift med vanlig mykt sete. Det er ikke egnet for bruk i mellomposisjoner, avhengig av konstruksjon eller materiale av ventil.

Hva er en V -portkuleventil?

DISC har en kantformet lambda-tegn og bruker et metallsete for å kontrollere strømningshastigheten ved mellomliggende åpnings- og ventilstruktur som tillater lukking mens du skjærer forurensninger i væsken. Det er egnet for å kontrollere spesielle væsker som papirmasse, oppslemming og tyktflytende væsker.

Hva er forskjellen mellom full port og v-port?

V-Port-formet kant kutter ut enhver inkludering. Skjære fibre og faste stoffer avhenger av glidning mellom skive (metall) og sete (metall). Hvis fibre som masse er inneholdt i væsken, vil for eksempel kuleventiler bli tilstoppet når du lukker, noe som vil forårsake vedlikeholdsrelaterte problemer. I tilfelle av lambda -portventiler er metallkantene imidlertid lukket mens de kutter forurensninger slik at de ikke blir blokkert. Kroppen har en flensstruktur og krever ikke spesielle verktøy for
