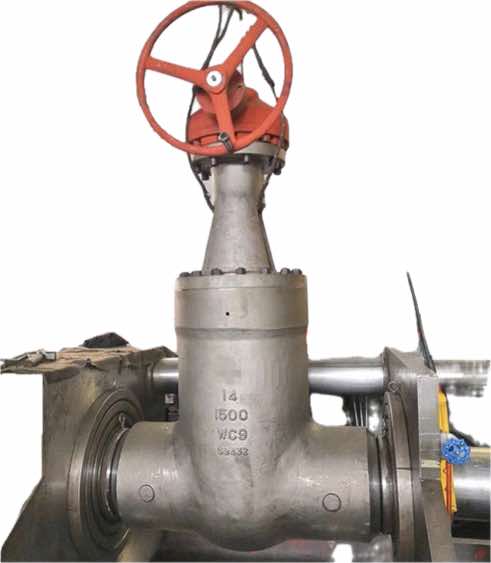

Høytrykksbestandig portventil

LYV® er en ledende leverandør av høytrykksmotstandsdyktig portventil i Kina. Denne portventilen er en rørledningssikkerhetsvakt spesialdesignet for ekstreme trykkarbeidsforhold. Som en typisk industriell høytrykksventil, bruker den en forsterket ventilhusstruktur og flere tetningsteknologier for å sikre absolutt pålitelig avstengning ved trykknivåer fra 900LB til 2500LB og enda høyere. Enten det er en flenshøytrykks-portventil eller en forseglet sveiset portventil for høytrykk, ligger kjernen i deres design i å tilby en lekkasjefri og lang levetid høytrykkstetningsløsning, som er hjørnesteinen i sentrale rørledninger innen energi, kjemiske og andre felt.

Send forespørsel

Produktintroduksjon

LYV® høytrykksbestandig portventil er spesialdesignet for å overvinne det harde industritrykket. Vi tilbyr to hovedkoblingsformer: Flenshøytrykks-portventil og forseglet sveiset portventil for høytrykk, for å møte ulike installasjons- og permanente tettingskrav. Ventilhuset er laget av høykvalitets smidd stål og har gjennomgått presis prosessering og varmebehandling for å sikre strukturell integritet under kontinuerlig høyt trykk. Dens 900LB-2500LB High Pressure Gate-ventilspesifikasjoner kan fullt ut dekke ulike komplekse arbeidsforhold fra middels trykk til ultrahøyt trykk. Gjennom den stive portplaten og selvstrammende tetningsdesignen bygger High Performance High Pressure Gate-ventilen en solid og pålitelig barriere i møte med høyt trykk.

Spesifikasjoner

Størrelsesområde:

NPS 2"-24"; DN50-DN600

Nominelt trykk:

900LB-2500LB; PN150-PN420

Temperaturområde:

-46℃～600℃（avhenger av design og materiale）

Avslutt tilkoblinger:

Flens, sveiset

Kroppsmaterialer:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Portskive Materialer: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

Sete:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Design og produksjonsstandard:

API600/API 6D

Ansikt til ansikt standard:

ASME B16.10

End Connection Standard:

ASME B16.5/ ASME B16.25

Test- og inspeksjonsstandard:

API 598

Funksjoner

■ Ventilhus med ultrahøyt trykk.

■ Multi-armeringsforsegling.

■ Anti-erosjon og anti-kavitasjon.

■ Stiv anti-utkast ventilstamme.

■ Rask åpning og lukking.

Hva er de typiske bruksscenarioene for høytrykksmotstandsdyktig portventil?

●Olje- og gassindustri: utstyr for olje- og gassfeltbrønnhoder, høytrykksoppsamlings- og transportrørledninger, fraktureringsutstyr og naturgasskompresjonsstasjoner og andre ultrahøytrykksscenarier.

●Kjemiteknikk og kullkjemiteknikk: Innløp og utløp av høytrykkssyntesereaktorer (som ammoniakksyntese, metanolsyntese), høytrykksmaterialetransportrørledninger og ureaanlegg.

● Kraftstasjonssystem: kjeletilførselsvannsystem, hoveddamprørledning, høytemperatur- og høytrykksbypass og kraftstasjons hjelpesystem.

●Høytrykkstesting og eksperimentelt utstyr: Ulike prosesstestkretser, testbenker og væskekontrollsystemer som må tåle ekstremt trykk.

Hva er arbeidsprinsippet til høytrykksbestandig portventil i høytrykksmiljøer?

Under høytrykksforhold fungerer porten til en høytrykksbestandig sluseventil som en solid kile, drevet av ventilstammen for å settes vertikalt inn mellom de to ventilsetene, og oppnår mekanisk stiv avstengning. Når systemtrykket stiger, vil middeltrykket virke på ventilsetet fra baksiden av portplaten. Denne kraften vil bli konvertert til en ekstra klemkraft som skyver ventilsetet mot tetningsflaten på portplaten, og danner en "trykkassistert tetningseffekt". For høytrykksforseglede sveisede portventiler med sveisede koblinger er de integrert med rørledningen, og eliminerer fullstendig potensielle lekkasjepunkter ved flensforbindelsen, minimerer den trykkbærende grensen og oppnår i prinsippet det høyeste nivået av tetningsintegritet. De er den ultimate løsningen for rørledninger med ultrahøyt trykk og medium med høy risiko.
