Er sommerfuglventiler som virkelig er i stand til å håndtere høytrykksscenarier

Jeg har vært i denne bransjen i lang tid, og hvis jeg hadde en dollar for hver gang en klient stilte meg dette spørsmålet, ville jeg trukket meg tilbake for mange år siden. Det er et grunnleggende spørsmål, født av en blanding av skepsis og nødvendighet. Mange ingeniører og anleggsledere har en dypt inngrodd tro på atSommerfuglventilerer de lette utfordrerne i ventilverdenen, stor for lavttrykkshåndtering, men bundet til å spenne når trykket virkelig monteres. I dag vil jeg pakke ut denne troen, ikke med markedsføring, men med harde data og et klart øyet blikk på hva moderne ingeniørarbeid kan oppnå.

Så la oss omformulere spørsmålet fra "er de egnet" til en mer praktisk.

Det som skiller en standard sommerfuglventil fra en mester med høyt trykk

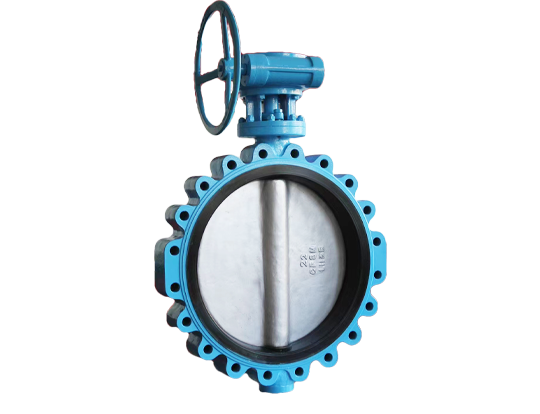

Det enkle svaret er, ikke alleSommerfuglventilerer skapt like. Standard-, lug- eller skivestil-ventilen du kan bruke til kommunalt vann er langt fra den konstruerte løsningen som trengs for en høytrykksdamplinje eller et hydrokarboninjeksjonssystem. Forskjellen ligger i en symfoni av design og materielle valg. En ventil som mislykkes under trykk er ikke bare en ulempe; Det er en betydelig sikkerhetsfare og en massiv driftskostnad. Jeg har sett etterspillet, og det er aldri pent. Det virkelige spørsmålet vi bør stille handler ikke om hele kategorien, men om den spesifikke utformingen som gjør ytelse med høyt trykk mulig.

Reisen til et robust høyt trykkSommerfuglventilbegynner med kjernestrukturen.

Hvordan påvirker skiveutformingen og akselintegrasjonen trykkintegritet

Dette er hjertet i saken. I høytrykksapplikasjoner er kreftene som virker på ventilskiven enorme. En svak forbindelse eller en mangelfull skiveutforming er et garantert feilpunkt.

• SkivegeometriEn skive med høy ytelse er ikke en enkel flat plate. Den har en strømlinjeformet, aerodynamisk profil som minimerer turbulens og trykkfall over ventilen. Dette handler ikke bare om effektivitet; Det handler om å redusere de dynamiske kreftene og vibrasjonene som kan utmatte ventilen over tid.

• Aksel-til-disk-tilkoblingDette er det mest kritiske mekaniske grensesnittet. En standard nøkkelforbindelse kan utvikle spill og mislykkes. De sanne høytrykksmestere bruker et design som eliminerer denne svakheten helt. For eksempel vårLYV®HP-serieVentiler har aMonobloc-type tilkobling, der skaftet og skiven er smidd og maskinert som en enkelt, integrert enhet i kritiske områder, eller bruker avanserte splittede tilkoblinger som fordeler dreiemoment og skyver krefter jevnt, og etterlater ikke rom for svikt.

Men et sterkt skjelett er ubrukelig uten riktig rustning. Dette bringer oss til neste sentrale punkt.

Hvorfor er materialene og tetningssystemet sjelen til en høytrykks sommerfuglventil

Presset er nådeløst. Den vil finne og utnytte enhver svakhet, spesielt i selet. Tetningssystemet er det som forvandler en enkel plate og kropp til en tett, pålitelig avstengningsenhet under tusenvis av PSI.

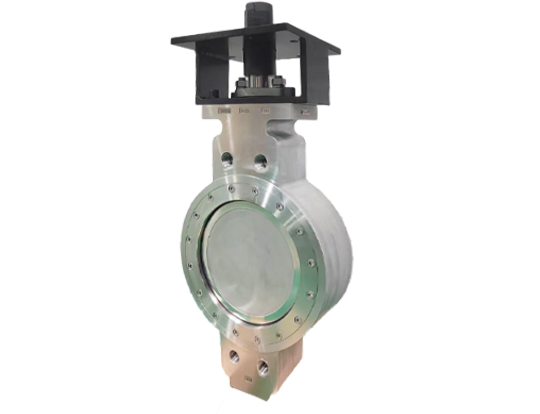

La oss se på de spesifikke parametrene som definerer et høyt trykkSommerfuglventil. Følgende tabell bryter ned nøkkelspesifikasjonene for vårLYV® HP -serieVentiler, som er spesielt konstruert for disse krevende rollene.

Hva er de kritiske ytelsesparametrene for en sommerfuglventil med høyt trykk

Å se spesifikasjonene er en ting, men å vite hva de mener for operasjonen din er en annen. La oss oversette dette til en direkte sammenligning for å hjelpe deg med å forstå ingeniørhoppet.

Hvordan sammenligner en sommerfuglventil med høy ytelse med en tradisjonell portventil

I flere tiår var portventilen standardvalget for isolasjon med høyt trykk. Men de er klumpete, tunge, trege til å betjene og være utsatt for sete -korrosjon. En moderne høy ytelseSommerfuglventiltilbyr et overbevisende alternativ. Det neste spørsmålet jeg alltid får er: "Hva får jeg ved å bytte?"

Hva er de håndgripelige fordelene når du oppgraderer til en LYV® HP-serie-ventil

Fordelene går langt utover bare en linje på et spesifikasjonsark. De oversetter til virkelige operasjonelle besparelser og sikkerhet.

• Radikal vekt og romreduksjon A LYV®Ventilen kan være opptil 70% lettere og 90% kortere enn en sammenlignbar klasseportventil. Dette forenkler støttestrukturer, reduserer installasjonstiden og frigjør dyrebar plass i kompakte planter.

• Raskere og tryggere driftEn kvart sving kontra dusinvis av svinger for en portventil. I en nødavstengningssituasjon er hastigheten sikkerhet. Våre aktiverte ventiler kan isolere en linje på sekunder, ikke minutter.

• Dramatisk lavere vedlikehold av levetidenPortventiler har komplekse indre geometrier som feller væske og er utsatt for stikk og seteskade. Den enkle utformingen av enSommerfuglventilhar færre hulrom og, med riktige materialer, tilbyr langt overlegen motstand mot skalering og korrosjon.

Spesifikasjoner og fordeler forteller selvfølgelig bare en del av historien. La meg ta opp de vanligste spørsmålene jeg hører fra ingeniører som vurderer en høy ytelseSommerfuglventilfor første gang.

Sommerfuglventil Vanlige spørsmål

Hva er den største fordelen med en metallsittet sommerfuglventil over en myk sittende en
En metallsetet ventil, som vårLYV® HP-serie med inconel seter, er designet for de mest ekstreme forhold. Den kan håndtere temperaturer langt utenfor grensene for en hvilken som helst polymer og er svært motstandsdyktig mot slammende slam og erosjon. Mens en mykt sittende ventil som RPTFE-versjonen vår tilbyr "boble-tight" avstengning, gir en metallsittet ventil ultimate holdbarhet og brannsikker ytelse i kritiske applikasjoner som hydrokarbon-rørledninger eller damplinjer med høy temperatur.

Kan en sommerfuglventil brukes til både isolasjon og gassbekjempelse i høytrykkssystemer
Ja, absolutt, men med kritiske advarsler. V-ikke-profilen til en skive med høy ytelse gir utmerkede flytegenskaper for kontroll. For grovtjeneste må du imidlertid vurdere kavitasjon og blinkende potensial. Høyhastighetsstrømmen over en delvis åpen plate kan forårsake et raskt trykkfall, og potensielt skade ventilen og nedstrømsrøret. For slike plikter anbefaler vi vårLYV®Kontrollsentriske trimutforminger som er spesielt konstruert for å håndtere energi og minimere disse destruktive effektene.

Hvordan sikrer jeg langsiktig pålitelighet av sommerfuglventilene mine under konstant høyt trykk
Forebyggende vedlikehold er nøkkelen, selv om designene våre krever langt mindre enn gamle ventiler. Hovedfokuset bør være på stamforseglingene og aktuatorens montering. Kontroller regelmessig for ekstern lekkasje rundt stilken. Forsikre deg om at aktuatorboltene er drept til spesifikasjon for å opprettholde den strukturelle integriteten til enheten. Internt, den monolitiske skaft-platen avLYV® HP -seriePraktisk eliminerer det vanligste interne feilpunktet, og gir deg en betydelig pålitelighetsfordel fra starten.

Bevisene er klare. Spørsmålet er ikke lengerhvis a Sommerfuglventiltakler høyt trykk, menHvilkenDu bør stole på. Skillet ligger i bevisst, ikke-kompromissteknikk fokusert på materialvitenskap, mekanisk integritet og et tetningssystem som står opp til testen.

Ikke la utdaterte forutsetninger diktere utstyrets valg og kompromittere din driftssikkerhet og effektivitet. Ingeniøresamtalen har gått videre.

Kontakt ossi dagmed ditt spesifikke trykk-, temperatur- og mediekrav. Ingeniørteamet vårt er klart til å gi deg en detaljert datablad og en konsultasjon for å bevise hvordanLYV® HP -serieKan være den robuste, høyytelsesløsningen du har lett etter. La oss vise deg forskjellen to tiår med fokusert innovasjon kan gjøre.
